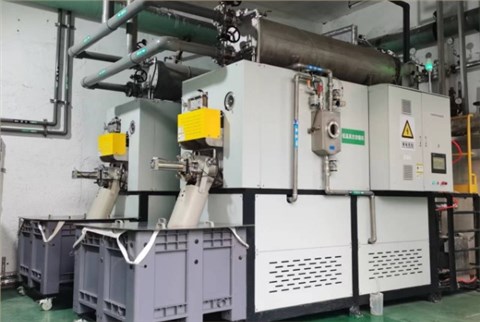

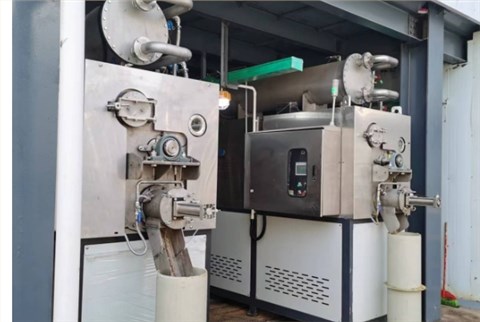

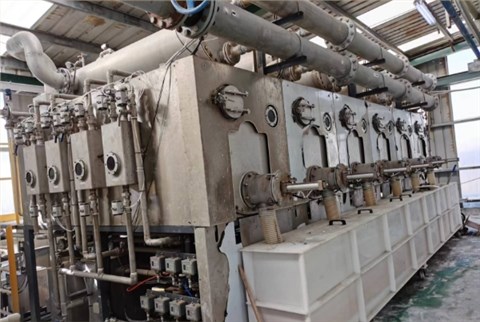

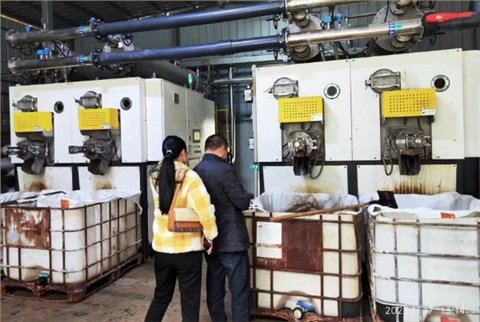

低温真空刮板结晶干燥设备|低温真空刮板结晶干燥设备

产品·原理
Product Principle

1、真空生成：泵浦通过射流器产生真空，将系统压力保持在-90~-98kpa

2、入料：通过外部给液泵将废水泵入设备内部原水计量装置，加入设定量的原液。

3、预热：热泵压缩机压缩冷媒，冷媒温度到达70~80℃，通过蜂窝夹套加热蒸馏罐底部，预热原液。

4、蒸馏：原液到达沸点37~40℃开始蒸馏，蒸馏水排出，并补充对应原水，是蒸馏罐内废水浓度增加。

5、排料：原水浓缩或者结晶完成，蒸馏罐子内部搅拌机构，将废油或者固废排出腔体。

结晶盐含水率可以做得很低约10%

可撬装，可叠加，增加处理量

序号	项目	VDR-50 型技术参数
1	处理量	50kg/h
1	处理量	（由于废水水质不同，蒸发器以自来水处理量为准）
2	装机功率（kW）	18 kW
	运行功率	15kw 270度电处理一顿市政自来水
3	工作真空度	-0.093～-0.098 MPa
4	蒸发温度	37～40 ℃
5	压缩空气	压力4 kgf/cm²以上，流量500 L/min以上，无杂质及干燥压缩空气
6	电源	380 V/50 Hz（三相四线）
7	外形尺寸	长L×宽W×高H=3,200 mm×1,400 mm ×3,200 mm
8	原液进水管径	DN25
9	蒸馏水出水管径	DN25
10	浓缩液外排出口	o180*100
11	设备外观	框架45#钢，表面做防腐、防锈及油漆，焊接部位无焊瘤、毛刺；板金用Q235，表面做防腐、防锈及油漆；焊接部位无焊瘤、毛刺、锈斑，产品整体采用高强螺栓进行连接表面应光洁明亮。
12	冷凝器	SUS304S
13	蒸馏釜	SUS316L
14	维护保养	按人机介面提示操作；
14	维护保养	设备定期清洗（由废液杂质引起的堵塞，业主需自行清理）。
15	真空系统	真空射流器
